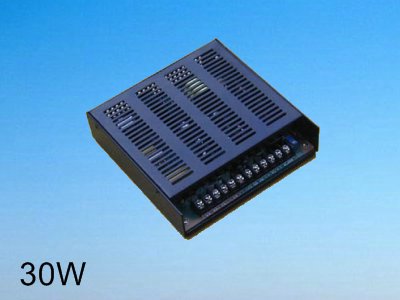

應用范圍：SKDX-030-XXX系列開關電源主要用于電力自動化繼電保護裝置
電源特點：
       輸入電壓范圍寬:AC 175V--265V時Pmax=30W. AC 85V--265V時Pmax=20W
       電源時序控制.當V1,V2.V3均正常時J吸合J1-1開啟.
       保護功能強：輸出具有過載，短路, 過熱保護.并有自恢復功能.
      電路工作頻率：67KHz.
        主要性能指標：SKDX-030-4C
        輸入條件:
        輸入電壓         AC： 175V∽265V   Pmax=30W
                 AC：  85V∽265V   Pmax=20W
                 DC： 195V∽380V   Pmax=30W
                 DC： 100V∽380V   Pmax=20W
                 頻率             47∽63Hz
                 效率              ≥75%
輸出條件:
輸出電壓         V1     V2     V3     V4
                 +5V    +12V   -12V    24V
輸出電流         3A    0.3A   0.3A    0.3A
總穩定度         ±1.0%    ±3%   ±3%    ±6%
電壓調節范圍     ±5%
紋波及噪聲Vp-p   1.0%, or.100mV
輸出極性         V1，V4獨立地 。V2，V3共地。
對稱性           V2，V3絕對值小于0.2V
建 立 時 間      V1 V2 V3 先于V4，50ms.典型值。
關 機 時 間      V4先于V1 V2 V3 ，20ms.典型值。
保 持 時 間      大于 20ms
保    護         輸出短路,過載,過熱自動保護。且有自恢復功能。
工 作 溫 度      -10℃--50℃
儲 存 溫 度      -25℃--75℃
電 磁 兼 容      符合GB/17626、IEC61000相關規定。
                 一次---機殼，AC:2KV。二次---機殼，DC:0.5KV。
安   全          一次---二次，AC:2KV。(I=5mA測試.)
                 并且符合GB/4943.相關規定。
外形尺寸         120×115×30 mm
重   量           0.45Kg
