SKDA-02K-1A開關電源主要技術指標

主要應用于電力系統開關機械特性測試儀

交流輸入電壓	AC：220V±10%
輸出電壓	20V-250V可調（范圍可由用戶自定或商定）
最大輸出電流	10A	最大輸出功率	2400W
電壓調整率	±0.5%	電壓調整率	±1.0%
紋波及噪聲	2.0%	效率	>85%
工作制式	間斷工作（10A輸出時15秒內熱保護）
保護功能	短路，過流，過載保護，具有自動恢復功能
開啟時間	≤1s
絕緣電阻	200M（500V測試）
抗電強度	輸入與機殼 AC1，5KV， 1分鐘，10mA測試 輸入與輸出 AC1，5KV， 1分鐘，10mA測試 輸出與機殼 AC1，0KV， 1分鐘，10mA測試
工作環境溫度	0℃～+40℃
存儲溫度	-10℃～+70℃
電磁兼容	內設EMC

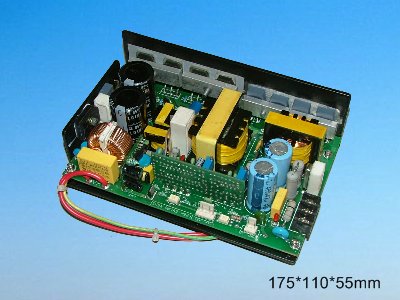

外型尺寸	175*110*55mm

l 注意事項
1． 工作溫度參照額定，并保證電源周圍有良好的通風條件。
2． 本電源輸入端外接10A保險管;
3． 接通電源，此時無輸出，請將線路板上5線插頭給予TTL電平（+5V）觸發光電耦合器后輸出正常。（用戶可提出不用此功能，電源直接上電啟動。）
4． 電源前端5線插頭:+K-為5vTTL電平觸發，+T-為0-5V控制輸出電壓在20-250V范圍內調節。輸出電壓也可采用由J2處接100K電位器調整的方案。
